智能照明控制系統組成與接線方法詳解

——打造高效、節能、智能的光環境

一、系統概述

智能照明控制系統通過集成物聯網、自動化控制與可編程技術，實現對照明設備的精準管理。系統支持遠程操控、場景切換、能耗監測及多設備聯動，廣泛應用于商業樓宇、工業廠房、住宅社區等場景，兼顧高效節能與智能體驗。

二、核心組成與功能

1. 智能照明模塊

功能：單燈/多燈獨立控制、調光、分組管理

接線端子：

電源輸入：火線（L）、零線（N）接入AC220V電源

通訊接口：485-L/CAN-H連接控制器，支持手拉手總線拓撲

輸出回路：火線輸出至燈具負載

消防聯動：K1/KN端子接入消防信號（需24V轉無源中繼）

2. 智能調光模塊

功能：支持0-10V/PWM/DALI調光協議，實現光線平滑過渡

接線要點：調光信號線（+/-）連接至燈具驅動，電源獨立供電

3. 智能控制器

功能：系統核心，負責指令處理、場景存儲、邏輯運算

接口配置：

RS485/CAN總線連接照明模塊

以太網/Wi-Fi接入管理平臺

消防干接點輸入（聯動應急照明）

4. 傳感器與終端

紅外人體傳感器：觸發區域照明，接線至控制器I/O口

光照度傳感器：模擬量信號（4-20mA）接入控制器，實現自適應調光

智能面板：支持觸控、場景切換，通過KNX/BACnet協議聯網

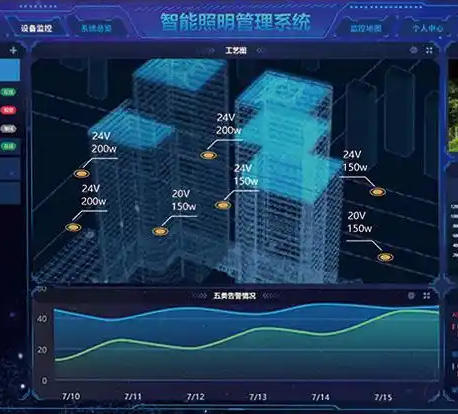

5. 管理平臺

功能：遠程監控、能耗分析、故障報警

部署方式：云端服務器或本地工控機，支持Web/APP訪問

三、接線方法詳解

1. 電源與通訊接線

步驟1：模塊電源接入

火線（L）→ 模塊L端子

零線（N）→ 模塊N端子

接地線（PE）→ 接地端子

步驟2：CAN總線連接

控制器CAN-H → 模塊1 CAN-H → 模塊2 CAN-H（手拉手串聯）

控制器CAN-L → 模塊1 CAN-L → 模塊2 CAN-L

終端電阻：末端模塊的CAN-H與CAN-H間并聯120Ω電阻

2. 負載回路接線

單燈控制：模塊火線輸出（L1/L2…）→ 燈具火線

多燈分組：多路輸出并聯至同一組燈具

3. 消防聯動接線

消防信號輸入：

消防模塊常開觸點 → 中繼器輸入端

中繼器輸出端（無源）→ 智能模塊K1/KN端子

四、常見問題處理

故障現象

排查步驟

解決方案

電源燈不亮 1. 檢查L/N接線是否反接
2. 測量輸入電壓 確保L接火線、N接零線，電壓AC220V

通訊失敗 1. 確認CAN總線終端電阻
2. 檢測線路通斷 末端加120Ω電阻，更換損壞線纜

手動控制無效 長按按鈕1秒以上 防誤觸設計需持續操作

調光閃爍 1. 檢查調光協議匹配
2. 負載功率是否超限 更換兼容驅動，確保負載≤模塊額定

五、核心功能與優勢

精細化控制

單燈獨立開關、調光，多燈自由分組

支持16級亮度調節，光線漸變保護人眼

智能場景模式

預設“辦公/會客/睡眠”場景，一鍵切換

離家模式：30秒延時關燈，避免能源浪費

遠程與自動化管理

手機APP/語音控制，支持跨平臺聯動

定時任務：按作息自動開關燈，節能率達40%

擴展性與兼容性

兼容KNX、Modbus、BACnet協議

支持接入樓宇自控、安防系統

六、典型應用場景

寫字樓：分區照明+人感控制，能耗降低50%

商場：動態燈光吸引客流，提升品牌形象

工廠：防爆調光+應急照明，保障安全生產

住宅：遠程控制+場景聯動，打造智慧生活

七、安裝調試建議

布線規范

強弱電分離，通訊線采用屏蔽雙絞線（如RVSP 2×1.0）

避免與變頻器、大功率設備同槽敷設

系統調試

逐模塊上電檢測，確認指示燈狀態

使用調試軟件配置地址碼，驗證場景邏輯

用戶培訓

操作面板與APP功能演示

應急預案：手動旁路開關啟用方法

結語

智能照明控制系統通過模塊化設計與精準接線，將傳統照明升級為“可感知、會思考”的智慧光環境。無論是節能降耗、管理便捷性，還是用戶體驗提升，均為現代建筑注入全新價值。
